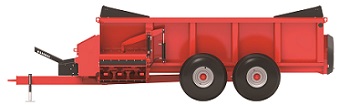

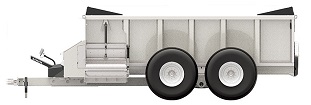

クーン スリンガー/スリンガーコマーシャル

カタログダウンロード

革新的な資材流動を可能にする
ツインオーガーマニュアスプレッダー

特許保有のツインオーガー

スリンガーシリーズマニュアスプレッダーは他社が真似できない独自のツインオーガー設計を採用し、均一で継続的な散布を行います。ロワオーガーは資材を前方へと流動させ、一段上位に装着されたアッパーオーガーが資材を後方へと流動させると同時に、ロワオーガーにも資材を供給します。資材が排出口に送られるとハンマーがこれを叩きつけ、破砕しながら均一に勢い良く資材を排出します。このユニークな設計を採用する事により、積載レベルを一定に保ち、ブリッジ現象や過剰圧縮を抑制します。また、スラリーや粘堆肥等あらゆる糞尿から産業廃棄物までを効果的に散布できます。多種多様な農業関連資材の散布でも、寝床への排出や産業散布用途でも、スリンガー/スリンガーコマーシャルはあらゆる作業に応えてくれます。

ページトップへ戻る

高耐久性で幅の広い排出ハンマー

SL100シリーズには12本または15本、SLC100シリーズには18本のハンマーが装着されており、振り子ハンマーがどのような障害物を叩きつけても衝撃を吸収し、あらゆる資材を効率良く排出します。SLC100シリーズは下部のエッジ部分がヘビーデューティー仕様となっているため、早期摩耗を軽減し長寿命を実現します。

ページトップへ戻る

正確な調整、コントロール可能な排出構造

油圧調整式のデフレクターにより、散布作業中でもトラクター内部から散布幅を容易に変更・調整する事ができます。作業終了後にデフレクターを下側に収納可能で、搬送時に資材がこぼれ落ちるのを防ぎます。SL100シリーズではハンマー底面(青部分)をSLC100シリーズでは加えてシル(赤部分)の設計により、ハンマーとそれぞれの間隔を完全に調整可能で、一定した資材の流れと均一した散布形状を作ります。

ページトップへ戻る

頑丈性と容易なメンテナンス

SLC100シリーズの前側に集約された駆動システムは、ラッチハンドル1本で開閉が可能になりました。オイルバス式の内部はアクセスし易い場所にシェアボルトを配置。左右オーガーそれぞれを独立して保護します。

ページトップへ戻る

安全を考慮した装備

フロント・リアにはスプラッシュガード(黒色)を標準装備。スチール製・ラバー製の材質を使用しバケット先端が万が一衝突した際、衝撃を吸収します。発車時や停車時の液状マニュアのこぼれを防ぐだけでなく、バケットの端がホッパー本体にかかる衝撃を吸収します。また、SLC100シリーズにはハンマーシャフトにオーバーランクラッチを搭載し、PTOが停止した場合にもハンマーシャフトは自由に回転し、PTOとスプレッダーへのショックや駆動部への磨耗を軽減します。

ページトップへ戻る

諸元表

SL110/114/118/124

型式名 SL110 SL114 SL118 SL124
全長(cm) 551 612 711
ホッパー全長(cm) 366 427 488
ホッパー内幅(cm) 152 170 190 211
全高(cm)*1
 -装着タイヤ*1 16.5L×16.1 19L×16.1 16.5L×16.1 19L×16.1
 -スプレッダー全高(cm)*1 150 160 180 203
 -スプラッシュガード装着時(cm)*1 173 183 206 229
 -リッド装着時(cm)*2
全幅(cm)*1 249 272 251 269
機体重量(kg)*3 1,905 2,449 3,719 3,992
最大積載量(kg) 4,082 5,443 8,165 10,866
容量
 -平積み時(㎥) 3.8 5.3 6.8 9.0
オーガー
 -直径(cm) 51/36 51/46 51/51
 -フライト厚(cm) 1
 -チューブ径上/下(cm) 21.9/14.3 16.8/16.8
 -駆動シャフト径(cm) 8.89/7.62
 -パドル
駆動部
 -PTO回転(rpm) 540 540(広角PTOシャフト) 1,000(広角PTOシャフト)
 -PTOクラッチ トルククラッチ
 -ローラーチェーン-オーガー 60-80-100 60-100-100 60-80-120-120
 -ローラーチェーン-排出 60H 80
 -フロント密閉オイルバス
排出ハンマー
 -ハンマー(rpm) 810 840
 -ハンマーシャフト径(cm) 5 6.35
 -ハンマースイング径(cm) 50.8
 -ハンマー装着本数 12 15
ボックス構造-厚さ
 -ホッパー底面(cm) 3.67 6.3
 -フロントパネル(cm) 2.59 3.67
 -リアパネル/サイドパネル(cm) 2.59
 -ドア開口サイズ(cm) 45.7×76.2 45.7×99.0 45.7×99.0
アクスル シングル シングル タンデム
スピンドル径(cm) 6.35 7.62 6.35 7.62
ハブ 8ボルト
灯火装置
トラクターPTO所要馬力(HP)*4 60 90 100 120
  • ◆標準装備 -該当なし
  • *1 高さと幅は装着されるタイヤにより変動します。
  • *2 SL110シリーズにリッドは装着できません。
  • *3 本体に一般的な装備が装着されている時のサイズです。
  • *4 資材により所要馬力は変動します。適切なトラクターサイズに関しては取扱説明書を参照ください。

※上記の仕様は、予告なく変更になる場合があります

諸元表

SLC126/132/141/150

型式名 SLC126 SLC132 SLC141 SLC150
全長(cm) 714 734 856
ホッパー全長(cm) 505 488 610
ホッパー内幅(cm) 211 229 244
全高(cm)*1
 -装着タイヤ*1 21.5×16.1 23.1×26 30.5L×32
 -スプレッダー全高(cm)*1 206 234 239 262
 -スプラッシュガード装着時(cm)*1 231 259 264 287
 -リッド装着時(cm)*1 ◇(267) ◇(295) ◇(325) ◇(323)
全幅(cm)*1 272 305 345 353
機体重量(kg)*2 4,309 5,443 7,484 18,927
最大積載量(kg) 11,793 14,515 18,597 22,680
容量
 -平積み時(㎥) 9.9 12.3 15.5 19.0
オーガー
 -直径(cm) 51.0 61.0
 -フライト厚(cm) 1
 -チューブ径(cm) 16.8 22.0
 -駆動シャフト径(cm) 7.6 8.9
 -シェアパドル
駆動部
 -PTO回転(rpm) 1,000(広角PTOシャフト)
 -PTOクラッチ トルククラッチ
 -ローラーチェーン-オーガー 80-80-100-120 80-80-120-140
 -ローラーチェーン-排出 80
 -フロント密閉オイルバス
排出ハンマー
 -ハンマー(rpm) 833 694
 -ハンマーシャフト径(cm) 6.35 7.62
 -ハンマースイング径(cm) 50.8 61.0
 -ハンマー装着本数 18
ボックス構造-厚さ
 -ホッパー底面(cm) 0.64
 -フロントパネル(cm) 3.67 0.64
 -リアパネル/サイドパネル(cm) 3.67/2.59 3.67/3.67
 -ドア開口サイズ(cm) 45.7×119.4 55.9×119.4
アクスル タンデム
スピンドル径(cm) 7.62 8.37 11.43 12.7
ハブ HD-8ボルト HD-10ボルト XHD-10ボルト
灯火装置
トラクターPTO所要馬力(HP)*3 130 150 180 225
  • ◆標準装備 ◇オプション
  • *1 高さと幅は装着されるタイヤにより変動します。
  • *2 本体に一般的な装備が装着されている時のサイズです。
  • *3 資材により所要馬力は変動します。適切なトラクターサイズに関しては取扱説明書を参照ください。

※上記の仕様は、予告なく変更になる場合があります
