クーン リールオーギー/リールコマーシャル

カタログダウンロード

革新的なヘリックスリールと2本のオーガー設計

リールオーギー/リールコマーシャルの特長


リールオーギーモデル
(3100/RA100シリーズ)


リールコマーシャルモデル
(RC200シリーズ)

  • 嗜好性の高い飼料が作れます。
  • 作物をすばやく、やさしく攪拌します。
  • 加圧が少ない為、所要馬力、本機の摩耗そして飼料の劣化を抑えられます。
  • 効果的な乾草処理が行えます。
  • 信頼の性能と耐久性を発揮します。
  • RC200シリーズは穀物(グレイン)仕様、粗飼料(ラフェッジ)仕様から選択が可能です。飼料に合わせたオーガーの他に、様々なオプションの選択ができます。
  • 3100/RA100シリーズは、牽引式、定置式の選択が可能です。
  • RC200シリーズは、牽引式、トラック搭載式、定置式の選択が可能です。

ページトップへ戻る

特許をもつリール設計


3100シリーズリール


RC100/RC200シリーズリール

3100シリーズは4本パドルリール、RA100/RC200シリーズは5本パドルのヘリックス(螺旋構造)リールを装着しています。大径リールがゆっくりと回転し、2つのブレンドオーガーへ飼料を優しく送ります。アッパーオーガーが後方へ、ロワーオーガーが前方へ飼料を動かし、排出オーガーの働きをします。この独特の組み合わせにより素早い攪拌が保証され、少量でも完全に攪拌します。リールオーギーは飼料摂取の促進に貢献し、結果生産性を上げることができます。ヘリックスリールは飼料を優しく持ち上げ、チャンバー内部隅々まで、ふわっと栄養価の高い飼料を生産します。更にリールにはポリワイパーが装着され、排出も素早く行えます。

ページトップへ戻る

ラフェッジマックスとヘイマックスによる更なる攪拌性能


ラフェッジマックスナイフ


ヘイマックスパン

3100/RAシリーズには標準、RC200シリーズにはオプションで、ロワオーガーラフェッジ仕様の選択が可能です。ラフェッジ仕様はスキャロップラフェッジマックスナイフを装着すると、乾草飼料を最大限効果的に処理し、均一な長さでより良く混合される事から、嗜好性の高い飼料が完成します。
ヘイマックスシステムを選択すると、幅広い種類の飼料を徹底的に処理する事が可能です。乾草飼料やその他の重量のある飼料をヘイパンの上に載せて、鋭い先端のヘイマックスナイフが装着されたアッパーオーガーで、チャンバーに入る前に飼料を前処理します。

諸元表

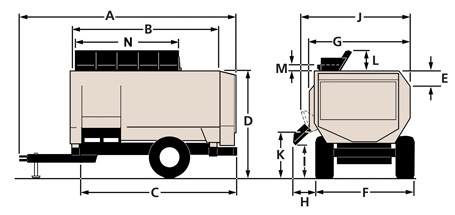

3115/3120/3125/3130/RA136/RA142(牽引式)

型式名 3115 3120 3125 3130 RA136 RA142
A-全長(cm) 368 480 541 531 592
B-攪拌チャンバー長さ(cm) 213 305 366 335 396
C-バンパーまでのフロント排出長さ(cm) 198 292 353 363 427
D-全高(cm)*1 196 213 224 262
E-ドロップサイド仕様の投入部の差(㎝) 38
F-タイヤ外側の距離*1(cm) 208 213 239
G-ミキサー全幅(cm) 224 239 252
H-スライドトレー排出最大距離
(※標準仕様)(cm)
51 56 64 53
 -3オーガー排出最大距離
 60/90cm(cm)
74/99 81/107 76/107
 -チェーンコンベアー排出最大距離
 60/90/120cm(cm)
76/107/127
I-スライドトレー排出最大高
(※標準仕様)(cm)
48 66 64 89
 -3オーガー排出最大高
 60/90cm(cm)
104/119 102/117 127/142
 -チェーンコンベアー排出最大距離
 60/90/120cm(cm)
132/147/163
J-スライドトレー移動幅
(※標準仕様)(cm)
252 246 257 269
 -3オーガー排出移動幅
 60/90cm(cm)
274/284 290/302 310/320
 -チェーンコンベアー移動幅
 60/90/120cm(cm)
297/305/312
K-ヒンジの高さ(cm) 79 92 94 122
L-ヘイパン上昇時の高さ(cm) 43 56 59
M-ヘイパン下降時の高さ(cm) 20
N-ヘイパン長(cm) 213 244 305
本体重量*2(kg) 1,687 2,800 3,525 3,884 4,713 5,103
最大積載量(kg) 2,000 2,939 3,402 4,082 4,899 5,715
攪拌容量(㎥) 4.2 6.1 7.1 8.0 10.2 11.9
リール リール径(cm) 132 152 173
パドル数(本) 4 5
ホッパー厚さ(mm) 5 8 5
回転数(rpm) 5.1 7.1 7.2 5.1 7.1
ロワーオーガー フライトの直径(cm) 41 46 41
フライトの厚さ
断面 (cm)
1.0
駆動シャフト径(cm) 5.1 6.4 5.1 6.4
チューブ外径(cm) 10.2 14.1 10.2
アッパーオーガー フライトの直径(cm) 35.6 45.7 35.6
フライトの厚さ
断面 (cm)
0.97
駆動シャフト径(cm) 5.1 6.4 5.1
チューブ外径(cm) 10.2 14.1 10.2
ドア開口寸法(cm) 51×41 91×51
オイルバス フロント リア
ローラーチェーン 60-80-100 60-80-100H 80-100-120
アクスル軸径(mm) 64 76 86
ハブボルト(本) 8 10
総重量に占める牽引稈ウェイト(%) 18 12 14 12
トラクター所要馬力-PTO*3(hp) 45 50 55 60 75 90

※上記の仕様は、予告なく変更になる場合があります

*1 高さと幅はタイヤのサイズにより異なります。
*2 標準仕様時の本体重量となります。
*3 所要馬力は、装備によって異なります。

3120/3125/3130/RA136/RA142(トラック搭載式)

型式名 3120 3125 3130 RA136 RA142
A-全長(cm) 381 371 432 401 462
B-攪拌チャンバー長さ(cm) 305 366 335 396
C-バンパーまでのフロント排出長さ(cm) 361 424
D-全高(cm)*1 259 269 292
E-ドロップサイド仕様の投入部の差(㎝) 38
F-タイヤ外側の距離*1(cm) 241 244
G-ミキサー全幅(cm) 224 239 252
H-スライドトレー排出最大距離
(※標準仕様)(cm)
33 41 51
 -3オーガー排出最大距離
 60/90cm(cm)
51/76 64/84 76/107
 -チェーンコンベアー排出最大距離
 60/90/120cm(cm)
76/107/127
I-スライドトレー排出最大高
(※標準仕様)(cm)
112 109 122
 -3オーガー排出最大高
 60/90cm(cm)
150/165 147/163 160/175
 -チェーンコンベアー排出最大距離
 60/90/120cm(cm)
165/180/196
J-スライドトレー移動幅
(※標準仕様)(cm)
246 257 279
 -3オーガー排出移動幅
 60/90cm(cm)
274/284 290/302 310/320
 -チェーンコンベアー移動幅
 60/90/120cm(cm)
297/305/312
K-ヒンジの高さ(cm) 135 155
L-ヘイパン上昇時の高さ(cm) 64 59
M-ヘイパン下降時の高さ(cm) 28 20
N-ヘイパン長(cm) 244 305
本体重量*2(kg) 2,182 2,943 3,185 4,218 4,404
最大積載量(kg) 2,939 3,402 4,082 4,899 5,715
攪拌容量(㎥) 6.1 7.1 8.0 10.2 11.9
リール リール径(cm) 132 152 173
パドル数(本) 4 5
ホッパー厚さ(mm) 5 8 5
回転数(rpm) 7.1 7.2 5.1 7.1
ロワーオーガー フライトの直径(cm) 41 46 41
フライトの厚さ
断面 (cm)
1.0
駆動シャフト径(cm) 6.4 5.1 6.4
チューブ外径(cm) 10.2
アッパーオーガー フライトの直径(cm) 35.6 45.7 35.6
フライトの厚さ
断面 (cm)
0.97
駆動シャフト径(cm) 5.1 6.4 5.1
チューブ外径(cm) 10.2 14.1 10.2
ドア開口寸法(cm) 91×51
オイルバス フロント リア
ローラーチェーン 60-80-100H 80-100-120
アクスル軸径(mm) 76 86
ハブボルト(本) 8 10
総重量に占める牽引稈ウェイト(%) 12 14 12
トラクター所要馬力-PTO*3(hp) 50 55 60 75 90

※上記の仕様は、予告なく変更になる場合があります

*1 高さと幅はタイヤのサイズにより異なります。
*2 標準仕様時の本体重量となります。
*3 所要馬力は、装備によって異なります。

ページトップへ戻る

諸元表

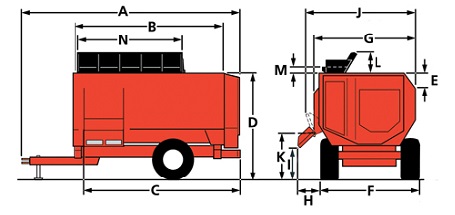

RC250/260/270/295

型式名 RC250 RC260 RC270 RC295
A-全長(cm) 615 691 767 747
B-攪拌チャンバー長さ(cm) 427 503 579 549
C-バンパーまでのフロント排出長さ(cm) 462 538 615 587
D-全高*1(cm) 272 320
E-投入側高低差(ドロップサイド仕様)(cm) 30
F-タイヤ外側の距離*1(cm) 257 279
G-ミキサー全幅(cm) 259 305
H-スライドトレー最大距離(※標準)(cm) 56 76
 -4オーガー排出最大距離 60/90cm(cm) 81/107
I-スライドトレー最大高さ(※標準)(cm) 89 127
 -4オーガー排出最大高さ 60/90cm(cm) 127/142
J-スライドトレー移動幅(※標準)(cm) 290 325
 -4オーガー排出移動幅 60/90cm(cm) 320/330
K-排出のヒンジ高さ 119 142
L-ヘイマックスを上げた状態での高さ
(※オプション)(cm)
56
M-ヘイマックスを下げた状態での高さ
(※オプション)(cm)
20
N-ヘイマックスの長さ(cm) 305 366
本体重量(ヘリックスリール仕様)*2(kg) 7,257 7,802 9,525 11,475
最大積載量(kg) 6,803 8,165 9,525 12,927
攪拌容量(㎥) 14.2 17.0 19.8 26.9
リール リール径(cm) 178 213
駆動シャフト径(cm) 12.7 20.0
アーム数(本) 5
ホッパー厚さ(mm) 9.5
スピード(rpm) 5.6-6.8 4.6-5.2
ロワーオーガー フライトの径(cm) 61 71
フライトの厚さ 断面(mm) 15.9
駆動シャフト径(cm) 8.9 12.7
チューブ外径(cm) 16.8 21.9
アッパーオーガー フライトの径(cm) 56 61 71
フライトの厚さ 断面(mm) 12.7
駆動シャフト径(cm) 8.9 10.2
チューブ外径(cm) 16.8 21.9
オーガーホッパーの厚さ(mm) 9.5
サイドシートの厚さ(mm) 6.4
エンドシートの厚さ(mm) 6.4
投入側 標準仕様またはドロップサイド仕様 どちらも選択可 標準仕様のみ
ドア開口サイズ(cm) 106×56 122×66
ローラーチェーン駆動
標準(ヘビーデューティー仕様)
100-120-140-140
軸径 シングル/タンデムアクスル(cm) 11.4/- 11.4/8.6 -/8.6
ハブボルト HD 10
総重量に占める牽引稈ウエイト(%) 9 11 10 11.5
トラクター所要馬力-PTO*3(hp) 100 110 120 165

※上記の仕様は、予告なく変更になる場合があります。

*1 高さと幅はタイヤのサイズにより異なります。
*2 いくつかのオプションを装備しています。
*3 所要馬力は、飼料によって異なります。
