マッセイ・ファーガソン MF1705Mシリーズ

カタログダウンロード

大排気量・クリーン・燃費 すべてに満足を

粘り強いロングストロークエンジン

AGCO POWER社製の3気筒、3.3L大排気量エンジンを搭載。低回転での高出力を実現し、粘り強いエンジン性能を発揮します。

SCRシステム搭載

SCRシステムを採用し、特殊自動車排出ガス4次規制に適合しています。

SCRシステムのメリット

燃焼が行われた後に処理することで、エンジンの燃料噴射とタイミングを最適な燃焼のために設定できますので、燃料消費量を最小限に抑えながら、最大限の性能・パワー・トルクを発揮します。

❶ターボチャージャーから出た排気ガスはDOCシリンダーに入ります。

❷排気ガスはディーゼル酸化触媒を通り、CO(一酸化炭素)・HC(ガス状炭化水素)・PM(粒子状汚染物質)が取り除かれます。NOxが尿素と反応する準備が整います。

❸精密な尿素水噴射を行います。

❹尿素水と混ざった排気ガスはDOCシリンダーから出て2つの触媒を有する排気管に到達します。

❺2つの触媒と2つのスリップ触媒を排気ガスが通ると、NOxは無害の窒素と水に変化します。触媒とスリップ触媒を平行して使用することで、排気管の直径を小さくでき、優れた視界性と最大限の排気制御を実現します。

❻きれいな空気と水蒸気が排気管から出ていきます。

※1775MシリーズにはSCRの装着はありません。

ページトップへ戻る

求める変速、スピード、伝達効率を実現するトランスミッション

リニアレバー

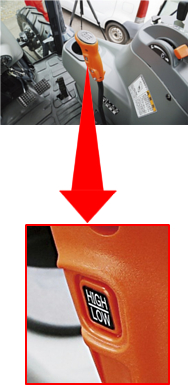

■パワーリニアシフト
前・後進の切替えがノークラッチでスムーズに行えます。

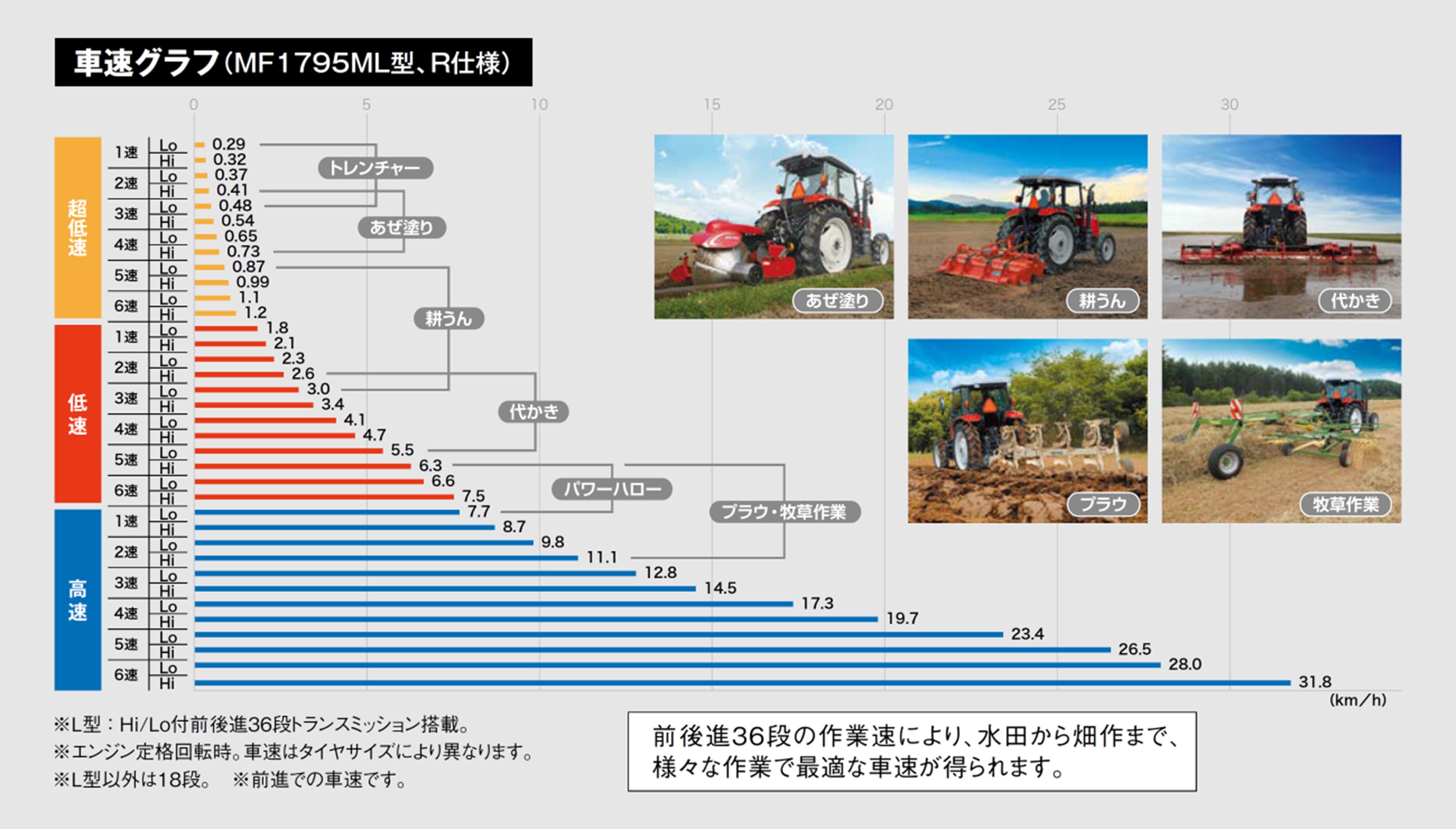

多段変速

Hi/Lo付き前後進36段トランスミッションを搭載(L型)。前後進36段の作業速により、水田・畑作から牧草作業まで、様々な作業で最適な車速が得られます

ページトップへ戻る

快適なBIGキャビン(P型を除く)

大容量キャビンで広々と快適に作業を行え、マフラーのレイアウトに配慮し、広い視界を確保しました。また、センターホーン付ステアリングを採用し、操作性が向上しました。

グラマー社製サスペンションシート

オペレーターに合わせて調整ができますので、快適な乗り心地を実現します。

ページトップへ戻る

“作業機を操る”本能を呼び覚ます。

最大油圧揚力 2.5t/2.9t/3.3t(アシスト付)

MF1775Mでは2.5t/2.9t、MF1785M・MF1795Mでは3.3tの最大油圧揚力とし、重量のある作業機も余裕を持って装着できます。粘り強いエンジンと適応性の高いミッションとの組合せで作業効率が向上します。

油圧揚力
アシストシリンダ2本 アシストシリンダ1本 -
3.3t 2.9t 2.5t
MF1795M・MF1785M - -
MF1775M WX、WM - OPT

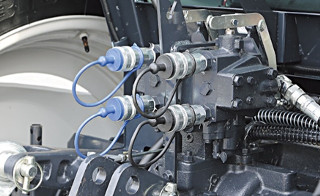

外部油圧

外部油圧は、最大3連まで装着可能です。油圧取出しのサイズは1/2インチです。全バルブ単複切換式バルブを採用しています。

○ WX型式:外部油圧1連標準(クイックカプラ無)

○ WD、WM、外部油圧2連標準(クイックカプラ付)

操作レバーとバルブキャップはそれぞれ同じ色で区別されており、誤操作を防止します。

1連目(黒)…3ポジションバルブ
2連目(青)…4ポジションバルブ(Bポートロック機能付)
3連目(緑)…OPT

フックエンド式

トップリンク&ロワーリンク(WX型を除く)作業機の付け替えが簡単に行えます。

ページトップへ戻る

良好なメンテナンス性

フルオープンボンネット

ボンネットはワンタッチでフルオープン。エンジン周りのお手入れが容易に行えます。

エアクリーナ点検 エンジンオイル点検 ミッションオイル点検

ページトップへ戻る

1705M シリーズ

販売型式名 MF1775M
区分 本機 LWX JLWM WMP
タイヤ H 21H - - - 22
駆動方式 四輪駆動
機体寸法 全長(mm) 3,885 3,970
全幅(mm) 1,755 1,825 1,755
全高(mm) 2,565 2,575 2,560 2,675 2,685
最低地上高(mm) 450 460 445 405 400 410
機体質量(kg) 3,135 3,145 3,125 3,290 3,000 3,010
エンジン 型式名 E33AWIC-70
種類 水冷4サイクル3気筒立形ディーゼルターボインタークーラ式
総排気量 (L) 3.297
最大出力/回転速度(kW{PS}/rpm) 55{74.7}/2,000
使用燃料 ディーゼル軽油(イ) ※1
燃料タンク容量(L) 108
尿素水タンク容量(L) -
走行部 タイヤ標準 前輪 9.5-22 9.5-24 9.5-22 8.3-24 9.5-24
後輪 12.4-36H 16.9-30H 12.4-36 12.4-36 13.9-36
軸距(mm) 2,250
輪距(mm) 前輪 1,395 1,400 1,395
後輪 1,340 1,400 1,340
クラッチ形式 電子油圧式湿式多版
ブレーキ形式 一系統左右独立、湿式ディスク機械式
かじ取り方式 全油圧型パワーステアリング
変速方式 メカシフト+増減ボタンシフト メカシフト
変速段数(段) 36 18
走行速度(km/h)※2 前進 0.27-29.8 0.27-30.2 0.27-29.8 0.27-29.8 0.30-29.8 0.31-30.0
後進 0.26-28.8 0.26-29.2 0.26-28.8 0.26-28.8 0.29-28.8 0.30-29.0
最小旋廻半径(m) 3.4
PTO 回転速度(rpm) 標準 596・775
グランド - 16/後輪1回転
軸径(mm) 35
けん引装置 - ドローバヒッチ・スイングドローバ
作業機
昇降装置
制御方式 ポジション/ドラフトコントロール
装着方式 JIS 2形
安全キャブ/
フレーム
型式名 SC182 SF715
型式検査合格番号 申請予定
種類 安全キャブ (P型:安全フレーム)
型式名 ヰセキ 1774
安全鑑定番号 申請予定
型式認定番号(小型特殊自動車) 申請予定
運転免許 大型特殊免許

※1 ディーゼル軽油(イ)とは、バイオディーゼル燃料を混合しない軽油です。
※2 走行速度は、エンジンの定格回転時における理論車速です。
※上記の仕様は、予告なく変更になる場合があります

ページトップへ戻る

1705M シリーズ

販売型式名 MF1785M
区分 本機 LWX WD WDP
タイヤ 10H 12 R 10R R 10R
駆動方式 四輪駆動
機体寸法 全長(mm) 3,885 3,970
全幅(mm) 1,765 1,880 1,770 1,780
全高(mm) 2,620 2,625 2,600 2,715
最低地上高(mm) 460 465 425 415
機体質量(kg) 3,440 3,410 3,420 3,440 3,270 3,295
エンジン 型式名 E33AWFC-85
種類 水冷4サイクル3気筒立形ディーゼルターボインタークーラ式
総排気量 (L) 3.297
最大出力/回転速度(kW{PS}/rpm) 71{96.5}/2,000
使用燃料 ディーゼル軽油(イ) ※1
燃料タンク容量(L) 108
尿素水タンク容量(L) 15
走行部 タイヤ標準 前輪 11.2-24 9.5R24 11.2R24 9.5R24 11.2R24
後輪 13.6-38H 16.9-34 13.6R38
軸距(mm) 2,275
輪距(mm) 前輪 1,445 1,425 1,445 1,425 1,445
後輪 1,430 1,445 1,430
クラッチ形式 電子油圧式湿式多板
ブレーキ形式 一系統左右独立、湿式ディスク機械式
かじ取り方式 全油圧型パワーステアリング
変速方式 メカシフト+増減ボタンシフト メカシフト
変速段数(段) 36 18
走行速度(km/h) 前進 0.29-32.1 0.29-32.2 0.32-31.8
後進 0.28-31.0 0.28-31.2 0.31-30.7
最小旋廻半径(m) 3.9
PTO 回転速度(rpm) 標準 596・775 596・1010
回転速度(rpm) グランド -
軸径(mm) 35
けん引装置 ドローバヒッチ ドローバヒッチ・スイングドローバ
作業機
昇降装置
制御方式 ポジション/ドラフトコントロール
装着方式 JIS 2形
安全キャブ/
フレーム
型式名 SC181 SF715
型式検査合格番号 申請予定
種類 安全キャブ (P型:安全キャブ)
型式名 ヰセキ 1764
安全鑑定番号 申請予定
型式認定番号(小型特殊自動車) 申請予定
運転免許 大型特殊免許

※1 ディーゼル軽油(イ)とは、バイオディーゼル燃料を混合しない軽油です。
※2 走行速度は、エンジンの定格回転時における理論車速です。
※上記の仕様は、予告なく変更になる場合があります

ページトップへ戻る

1705M シリーズ

販売型式名 MF1795M
区分 本機 LWX JLW WD WDP WMP
タイヤ H 10H 12 TR 12R 10R TR 12R
駆動方式 四輪駆動
機体寸法 全長(mm) 3,885 3,970
全幅(mm) 1,765 1,880 1,755 1,870 1,780 1,815 1,880
全高(mm) 2,620 2,625 2,580 2,615 2,715 2,660 2,730
最低地上高(mm) 460 465 400 440 415 400 435
機体質量(kg) 3,435 3,440 3,410 3,515 3,455 3,295 3,220 3,300
エンジン 型式名 E33AWFC-95
種類 水冷4サイクル3気筒立形ディーゼルターボインタークーラ式
総排気量 (L) 3.297
最大出力/回転速度(kW{PS}/rpm) 75{102.0}/2,000
使用燃料 ディーゼル軽油(イ) ※1
燃料タンク容量(L) 108
尿素水タンク容量(L) 15
走行部 タイヤ標準 前輪 9.5-24 11.2-24 9.5R24 11.2R24 9.5R24 11.2R24
後輪 13.6-38H 16.9-34 12.4R38 16.9R34 13.6R38 12.4R38 16.9R34
軸距(mm) 2,275
輪距(mm) 前輪 1,425 1,445 1,425 1,445 1,425 1,445
後輪 1,430 1,445 1,385 1,445 1,430 1,445
クラッチ形式 電子油圧式湿式多板
ブレーキ形式 一系統左右独立、湿式ディスク機械式
かじ取り方式 全油圧型パワーステアリング
変速方式 メカシフト+増減ボタンシフト メカシフト
変速段数(段) 36 18
走行速度(km/h) 前進 0.29-32.1 0.29-32.2 0.27-30.5 0.33-32.2 0.32-31.8 0.33-30.5 0.33-32.1
後進 0.28-31.0 0.28-31.2 0.26-29.5 0.32-31.2 0.31-30.7 0.32-29.5 0.32-31.0
最小旋廻半径(m) 3.9
PTO 回転速度(rpm) 標準 596・775 596・1010 596・775
回転速度(rpm) グランド - 16/後輪1回転
軸径(mm) 35
けん引装置 ドローバヒッチ ドローバヒッチ・スイングドローバ
作業機
昇降装置
制御方式 ポジション/ドラフトコントロール
装着方式 JIS2形
安全キャブ/
フレーム
型式名 SC181 SF715
型式検査合格番号 申請予定
種類 安全キャブ (P型:安全キャブ)
型式名 ヰセキ 1764
安全鑑定番号 申請予定
型式認定番号(小型特殊自動車) 申請予定
運転免許 大型特殊免許

※1 ディーゼル軽油(イ)とは、バイオディーゼル燃料を混合しない軽油です。
※2 走行速度は、エンジンの定格回転時における理論車速です。
※上記の仕様は、予告なく変更になる場合があります
