クラース ジャガー(タイプ497)

アプリダウンロード

カタログダウンロード

世界シェアNO.1の実績を持つハーベスター

世界に認められたトップの収穫能力、細断品質、快適性

※本動画と実際の日本仕様は、異なる場合があります。

ページトップへ戻る

快適な環境が高能率作業を可能にする―ビスタキャブ

※本動画と実際の日本仕様は、異なる場合があります。

ジャガーには、オペレーターが長時間快適に作業を行うためのコントロールスペースが備わっています。昼夜問わず行われる収穫作業にて、オペレーターは広々とした快適な空間でジャガーの最大能力を引き出す事ができます。

快適な空間は、生産性向上のために重要な性能の一部です。ビスタキャブはオペレーターへの不必要な負担を取り除き、作業に集中する環境をすべて揃えました。よって、生産性は向上し、より安全に収穫作業を行えます。

ページトップへ戻る

指先のコントロールで限界に挑戦 セビスモニター&マルチファンクションレバー

ジャガーのすべては、オペレーターシート右側のコンパクトなコンソールからコントロールされます。大画面・カラー表示のセビスモニターはジャガーの状況をオペレーターへ知らせ、マルチファンクションレバーは本体の一部となりジャガーをコントロールします。作業中でも、ロータリースイッチとホットキーを使ってすべての機能を素早く簡単に行えます。

マルチファンクションレバーは、シンプルかつ正確にジャガーをコントロールします。

  • アタッチメント操作
  • スパウト操作
  • オートパイロット
  • インテーク駆動
  • 自動スパウト旋回/格納

ロータリースイッチとホットキーを使って、作業中でも簡単かつ素早くジャガーを調整する事ができます。この時、セビスにはポップアップ画面で調整内容が表示されるため、作業中でも容易に調整できます。

ページトップへ戻る

圧倒的パワーを持つMAN/メルセデスパワーユニット

ジャガーには、クラースパワーシステム(CPS)によってチューニングされたパワーユニットが搭載されます。オペレーターは最低の燃料消費で最大の能力を発揮する事ができます。

  • ジャガー980/970:MAN製エンジン
  • ジャガー960/950:メルセデスベンツ製エンジン

ページトップへ戻る

知的で高い効率、必要最小限のパワーで効率的な収穫―ダイナミックパワー

“ダイナミックパワー”エンジン出力自動制御システムは、収穫時の状況に応じて、エンジン出力を10段階で自動的に調整します。これにより、最大10.6%の燃料消費を節約する事ができます。(ジャガー980/970に標準装備、ジャガー960/950にオプション装備)

※本動画と実際の日本仕様は、異なる場合があります。

ページトップへ戻る

既に実証された高い効率の駆動システム

ジャガーのダイレクトドライブシステムは、既に市場で実証済の最もパワーロスが少なく効率の良い駆動システムです。エンジンのパワーをロスする事なく各駆動部へと伝達します。このシステムは効率が良い事に加えてシンプルな構造であり、メンテナンス経費の軽減に貢献します。

ページトップへ戻る

完璧なクロップフロー

ジャガーの駆動方式とクロップフロー(作物の流れ)は今や一番効率の良い方式として、すべての自走式ハーベスターの基本となりました。作物がインテークから供給され、細断・排出されるまで、作物はロスなくスムーズに流れます。

  • 730㎜幅×180㎜の開口部は、従来のジャガーよりも供給量を28%増やしつつ、細断品質を下げる事なく大量の作物を供給できます。
  • 細断された作物は進行方向を変える事なく流れます。アクセルレーターで加速するだけであるため、パワーロスを少なく抑え、更に能力を上げる事が可能です。

※本動画と実際の日本仕様は、異なる場合があります。

ページトップへ戻る

メタルディテクター+ストップロック+ダイレクトストップ=完璧なガード

ジャガーの頑丈なインテークは、高感度金属探知機とストップロック(石探知機)によって守られます。フィードロールの5個のマグネットセンサーは、全幅で均一な感度を保ち、探知時はセビスモニターに探知位置が表示されます。ストップロックは石を探知すると即座にインテークを停止させます。探知感度はセビスで簡単に調整でき、これによりオペレーターはジャガーを予期せぬ破損から守り、快適に作業を続ける事ができます。

新開発:ダイレクトストップ
金属探知機・ストップロックが感知すると、ジャガー本体は即座に自動停止します。このような素早い反応により余計な操作を省き、なおかつ即座に作業を再開する事ができます。

ページトップへ戻る

高い作業能率と高品質飼料収穫―V-MAXシリンダー

ジャガーのVマックスシリンダーは、より高能率で高品質飼料を収穫する事ができる唯一のカッティングシリンダーです。

  • 24枚または28枚(オプション)V字配列ナイフは、ロスを最小限に抑え、高品質カッティングを可能にします。
  • 万能ナイフはグラス/メイズによって交換する必要がありません。
  • 刃出しの必要がないため、シーズン中の調整は不要です。
  • ナイフに掛かるカット時の力はボルトでなくシリンダーボディーに吸収されるため、安定性と耐久性が向上します。
  • ナイフは1枚当たりたった2本のボルトで固定されており、交換時間と経費を大幅に縮小できます。

ページトップへ戻る

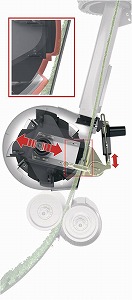

異なる条件で自由自在にアクセルレーターをセッティング

ジャガーのアクセルレーターには可変設定機能が備わっています。作業条件や作物に応じて、簡単に調整を行えます。

  • 流れの良い作物収穫時は、間隔を広げてパワーロスと摩耗を減少させます。
  • 排出能力を上げたい時は間隔を狭め、パワフルに排出します。
  • 調整はセビスモニターで簡単に行えます。

ページトップへ戻る

クイックアクセスによるメンテナンスの簡素化

クイックアクセスにより、細断シリンダーへは素早くアクセスできます。ナイフ・シェアバーはV字開口でもアクセスする事ができるため、ナイフ・シェアバー等のメンテナンスをより効率良く行えます。

※本動画と実際の日本仕様は、異なる場合があります。

ページトップへ戻る

更なる高品質飼料を得るために―コーンクラッカー(オプション)

コーンクラッカーは、2本のツースローラーが異なる速度で回転する事で、種子を破砕します。これにより消化が促進され、乳量の増加・乳質の向上・肉質の向上へと繋がります。コーンクラッカーのクイックチェンジ機構によって牧草収穫への変更も短時間で行え、駆動もされないため不必要なパワーロスとベアリング類の消耗も防ぎます。

ページトップへ戻る

圃場に優しく、安全な移動―クレバードライブ

大型アタッチメントへの対応と重量バランスが再設計されました。フロントアクスルをできるだけ前に、エンジンをできるだけ後ろに配置しています。これによりリアウエイトの重量を減らす事ができます。重量が減る事で圃場へのダメージを最小限にし、パワーロスも軽減できます。
タイヤプレッシャーアジャスト(オプション)を装着する事で、タイヤ空気圧を状況に応じて変更できます。

  • 圃場では、空気圧を低くする事で、圃場への接地圧力を軽減します。
  • 道路走行時は、空気圧を高くする事で、安定した高速走行が可能です。
これらの変更はキャブ内セビスモニターから調整します。

ページトップへ戻る

確実な牽引力―パワートラック

牽引トルク配分式パワートラック(4WD)は走行中に作動できます。パワートラックを使用する事で最大14tの牽引力を発揮します。タイヤプレッシャーアジャスト(オプション)との併用により、効率の良い圃場作業を行えます。

ページトップへ戻る

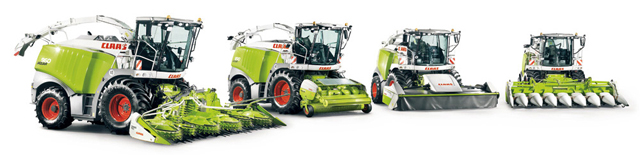

ジャガーの豊富なアタッチメント

ピックアップアタッチメント

  • PU300HDPro(作業幅:3.00m、ヘビーデューティー仕様)
  • PU380Pro(作業幅:3.80m)
  • PU380HDPro(作業幅:3.80m、ヘビーデューティー仕様)

ダイレクトカットディスク

  • DC520コンフォート(作業幅:5.20m)
  • DC610コンフォート(作業幅:6.10m)

ロータリークロップアタッチメント

  • オービス900(作業幅:9.00m)
  • オービス750(作業幅:7.50m)
  • オービス600(作業幅:6.00m)
  • オービス450(作業幅:4.50m)
  • RU450(作業幅:4.5m)

※本動画と実際の日本仕様は、異なる場合があります。

コンスピード
コンスピードを装着する事で、MCS(メイズコーンコブサイレージ)の収穫が可能です。

コンバインカッターバー
コンバインカッターバーを装着してWCS(ホールクロップサイレージ)を収穫する事が可能です。

ページトップへ戻る

ジャガー980/970/960/950

型式名 ジャガー980 ジャガー970 ジャガー960 ジャガー950
エンジン メーカー MAN メルセデスベンツ
メーカー型式 D2862 D2868 OM502LA
シリンダー V型12気筒 V型8気筒
出力(エンジン回転
1,800rpm時、ECE R120に
準拠)(kW/HP)
650/884 570/775 480/653 390/530
排気量(L) 24.24 16.16 15.93
燃料 タンク容量(L) 1,200
消費量計測 オプション
駆動部 2速自動オーバードライブ
トランスミッション
標準装備
4輪駆動 標準装備
水/添加剤タンク
(ポンプはオプション)
標準装備
フロントアタッチメント メイズヘッダー、オービス/RU 12畦(9.00m)/10畦(7.50m)/
8畦(6.00m)/6畦(4.50m)
10畦(7.50m)/8畦(6.00m)/6畦(4.50m)
ピックアップ
(PU300/380)(mm)
3,800/3,000
ダイレクトディスク
(DC610/520)(mm)
5,950/5,130
オートコンツアー自動アタッチメント操作 標準装備
インテーク ハウジング幅(mm) 730
コンプレッションローラー
(本)
4
コンフォートカット細断長無段階調整 標準装備
シリンダー V-MAXナイフ V-MAX36(3.50-13.50mm)/V-MAX28(4.00-17.50mm)/
V-MAX24(4.00-22.00mm)/V-MAX20(5.00-26.50mm)
幅(mm) 750
直径(mm) 630
キャブ内からの自動ナイフ研磨 標準装備
キャブ内からの自動シェアバー調整 標準装備
コーンクラッカー オプション
アクセルレーター 幅(mm) 680
隙間調整 標準装備(2.00-20.00mm)
排出スパウト 保護機構 標準装備
旋回角度(°) 225
クォンティメーター オプション
ビスタキャブ オートエアコン 標準装備
エアサスシート 標準装備
助手席 標準装備
自動潤滑システム 標準装備
全長 作業時(アタッチメントなし)(mm) 6,495
移動時(アタッチメントなし)(mm) 8,590
全高 作業時(スパウトエクステンションXL付き)(mm) 6,335
移動時(スパウトエクステンションXL付き)(mm) 3,945
重量(kg) 13,900 13,500 12,500

※上記の仕様は、予告なく変更になる場合があります
